边坡监测系统可对边坡进行实时位移监测，运营维护方可第一时间通过短信、手机消息推送、电脑等多种方式接收预警信息。实现灾前自动预警，灾后信息迅速整合，为灾后迅速处治提供支撑，减少安全事故发生。

云内动力工业园东侧边坡，位于昆明经济技术开发区羊甫区第24#路东侧羊甫村，2010年建成通车，该项目为云内动力工业园区24#道路，道路全长2.468公里，路面宽度21.00米，等级为二级汽车专用道路，本道路为云岭动力工业园区对外交通通道。云内动力旁东侧茶高山坡体为24#东侧一自然斜坡，原为道路施工取土场，由于取土开挖，部分取土不规范，K1+320～+900段大部分坡面开挖取土后未进行防护，坡面高陡、裸露，甚至呈反坡状，局部边坡发生坍塌。在段落内有多处崩塌体和小型滑坡发育，雨季期易发生小型坡面泥石流。

该边坡场地位于云南省昆明市境内，其交通位置位于昆明市东部昆明经济技术开发区羊甫片区，距昆明市城区中心约 15 公里，场地交通十分方便。 该边坡场地位于昆明断陷盆地东北部，地貌上属于构造、剥蚀成因形成的剥蚀残山地貌。

在项目中标后，我司进行了实地现场勘查。发现2018年6月经开区24号路边坡靠云内动力24号公路侧发生了滑坡现象，公路进山处部分挡土墙发生了裂缝现象

监测指标

布点方案

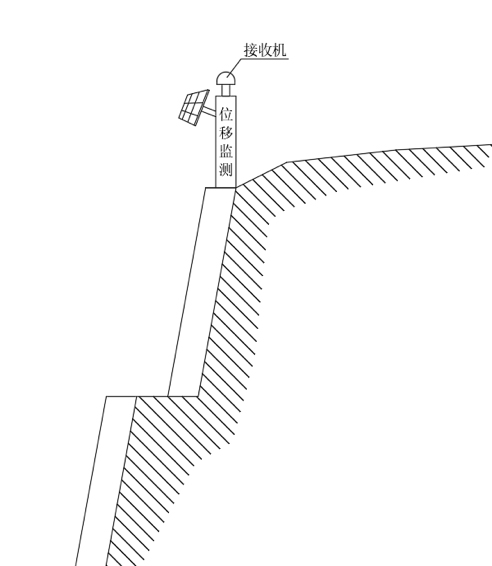

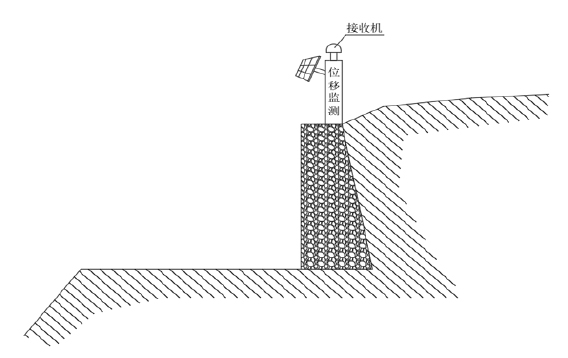

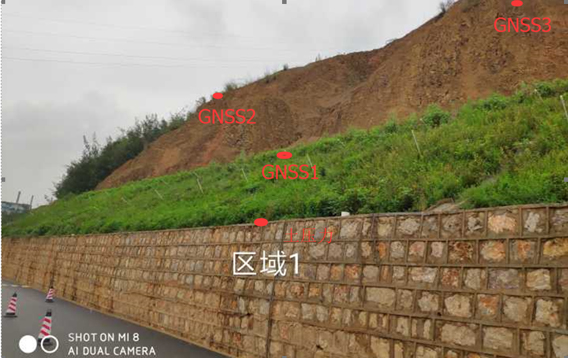

如上图所示，区域1布置GNSS表面位移监测传感器3个，土压力监测传感器1个。GNSS监测点布设(3个)：GNSS 1放在围墙凸起的位置，稍靠近绿草上边缘，GNSS2和GNSS3布置在上方平坦处，主要监测区域1上方表面位移和下方表面位移；土压力监测点布设(1个)：土压力计布置在挡土墙后方，主要监测区域1挡土墙压力。

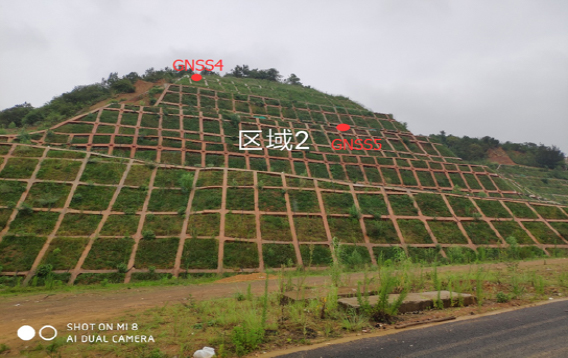

如上图所示，区域2布置GNSS表面位移监测传感器2个，包含GNSS 4测点和GNSS 5测点，主要监测区域2边坡顶部和中部表面位移以观测支护后的变化趋势。








边坡监测平台系统

数据采集和绘制：边坡监测系统可对边坡进行实时位移监测，管理者可第一时间通过短信、手机消息推送、微信等多种方式接收预警信息。实现灾前自动预警，灾后信息迅速整合，为灾后处治提供支撑，减少安全事故发生。

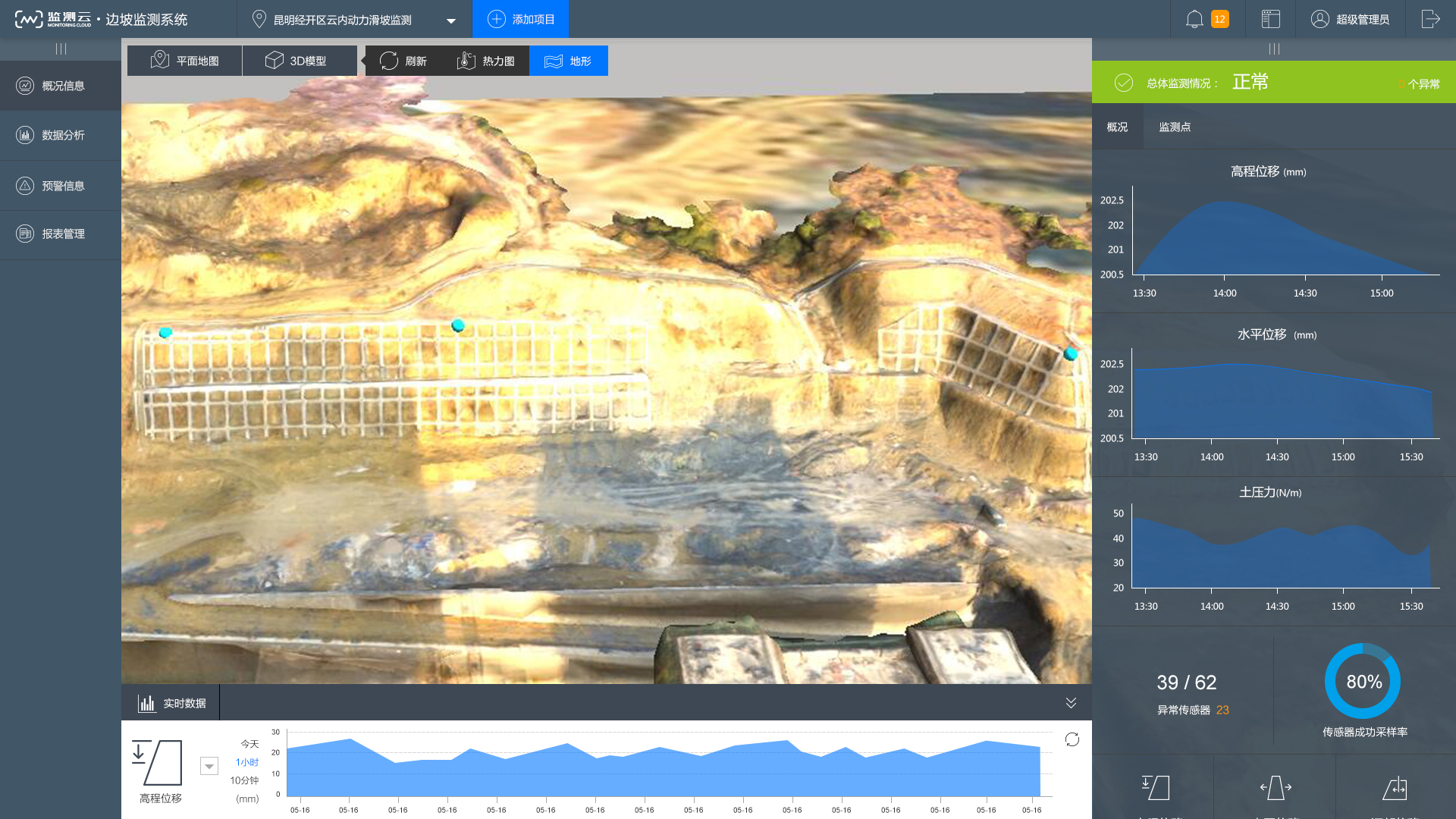

数据采集和绘制：边坡监测系统支持丰富强大的数据采集和绘制功能，支持地图模式和三维模式两种展示方式，其中三维模式可导入无人机的倾斜摄影数据的导入。为了方便多个边坡的同时管理，系统支持自定义添加边坡对象的功能。相关监测数据支持GNSS、土压力盒、
数据通知：边坡监测系统可对边坡进行实时位移监测，管理者可第一时间通过短信、手机消息推送、微信等多种方式接收预警信息。实现灾前自动预警，灾后信息迅速整合，为灾后处治提供支撑，减少安全事故发生。同时根据预警级别和阈值的不同，系统提供不同颜色的绘制和统计。
数据分析：边坡监测系统同时提供多级风险评估机制，提供边坡分析月报，归纳月度分析要点和结论，并支持各种风险统计图以便观察风险发展态势；

边坡监测移动系统

边坡监测移动系统支持边坡总体概况的查看和预警信息推送等；支持边坡监测数据在手机端的查看，包含边坡位移-时间曲线、边坡加速度-时间曲线、累计位移变化量的分析结果查看；支持边坡监测传感器状态的查询，可通过不同颜色区分监测点状态；同时支持微信小程序和Android APP同时使用。

边坡监测硬件系统

边坡监测硬件系统主要包含深层位移监测系统、北斗位移监测系统、降雨量监测系统、含水率监测系统、现场采集系统,详见第四部分第三方软件和硬件平台进行。
