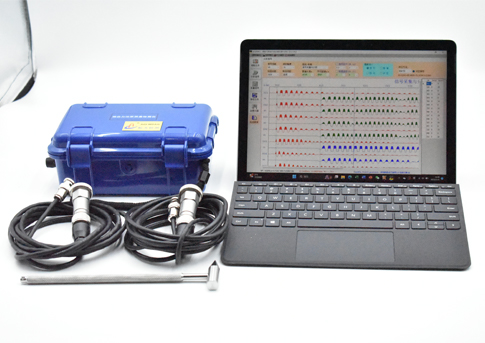

AGI-BWG 桥梁预应力管道注浆质量检测仪

桥梁预应力管道注浆质量检测仪(AGI-BWG)操作过程规范化,软件具有相位、相关、频谱、瞬时频谱四种信号实时分析功能满足应用需求。具有人工智能解释功能,现场可实时给出评价结果。软件界面友好,易学易用。

技术优势


桥梁预应力管道注浆质量检测仪(AGI-BWG)操作过程规范化,软件具有相位、相关、频谱、瞬时频谱四种信号实时分析功能满足应用需求。具有人工智能解释功能,现场可实时给出评价结果。软件界面友好,易学易用。

基本原理


透射法(快速普查)对于波纹管注浆质量检测而言,可首先使用声波透射法对其整体质量进行快速检测评价。在波纹管的一端使用超磁震源(或锤击)激发信号,并以一检波器进行触发计时记录发射信号,当信号传播到末端时被另一个检波器所接收。根据初至波的到达时间和能量衰减系数等特征,可求取波速和判别注浆质量。
剖面法(缺陷定位)检测时,首先需要等间距布置测点以方便信号的采集,使用超磁震源(或锤击)在所测对象的一端激发信号,同时在震源端放置一检波器进行触发计时记录发射信号,另一检波器沿着测点方向移动在不同的位置接收信号。通过分析信号频谱及其能量变化特征可判断缺陷是否存在及其分布位置。










应用实例

透谢法信号采集与分析


基于BP神经网络自动反演注浆质量



剖面法信号采集与分析
