怡心桥位于滇池路与杨家路交叉口，上跨杨家路，建成于2007年，全桥分为两幅，单幅设置12跨，桥梁总长为270.69m，为预应力简支体系桥梁，本桥桥面铺装面层由钢筋混凝土底层+沥青混凝土面层组成，伸缩缝采用型钢材质，护栏采用钢筋混凝土防撞护墙。上部结构为长22m简支预应力混凝土空心板梁，梁高0.9m，宽1.0m，每跨布置9片梁。桥墩采用独柱式桥墩，盖梁采用预应力盖梁。

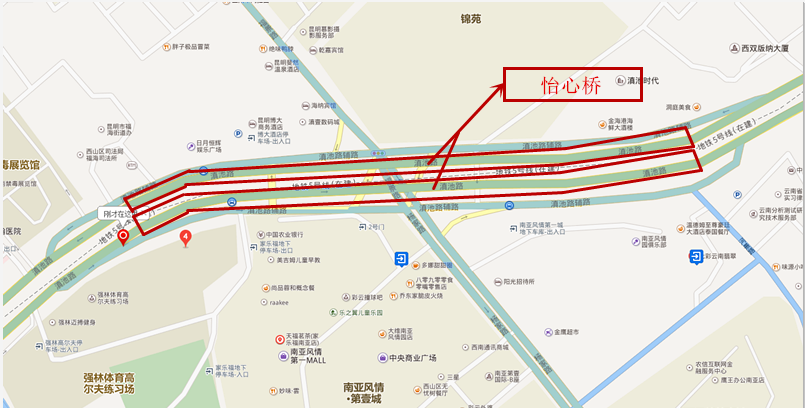

怡心桥示意图

由于该桥已在役十余年，因此出现桥面沥青混凝土铺装缝隙、桥体防撞护墙存在一定的损耗、桥梁下部结构有部分损耗等问题。上级主管单位非常重视目前在役桥梁的安全运行情况，因此委托我司对该桥进行日常监测及相关数据采集工作。

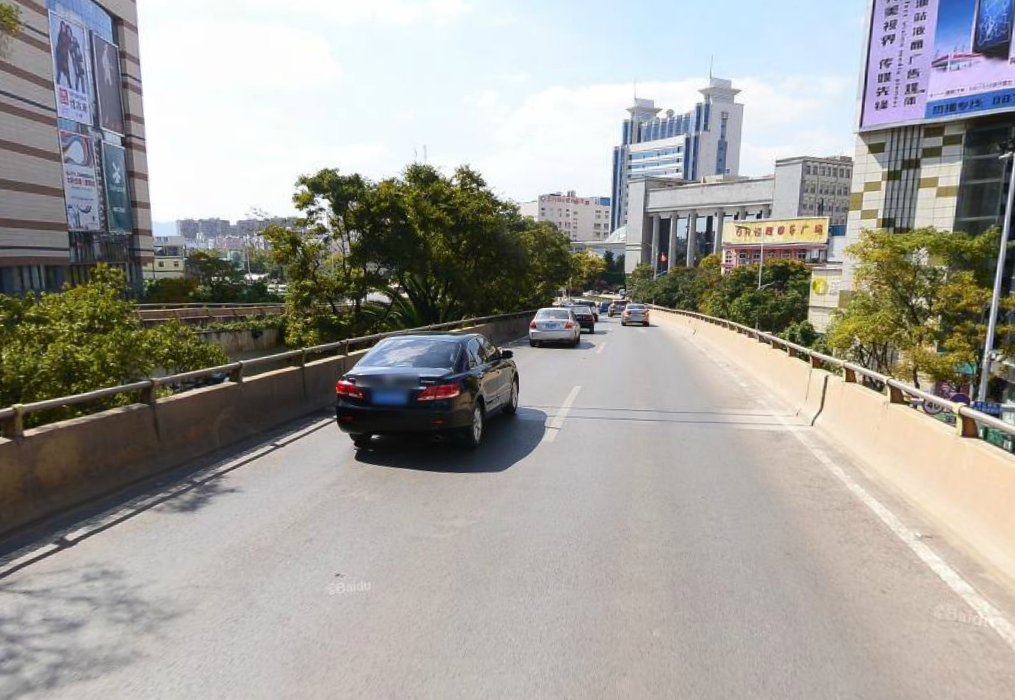

怡心桥桥面实拍图

我司开发设计的昆明城市桥梁健康监测系统主要建设内容为计算机公共安全监测平台及平台子系统建设，该平台集中了智能传感器、物联网、北斗、大数据、云计算等信息化技术，对范围内各项公共工程安全进行日常监测。围绕昆明市公共工程设施安全管理和应急管理，以设施运行状况自动监测预警为重点，以建立安全预警体系为目标，面向政府部门提供统一的运行监测预警与决策分析服务，实现运行管理的智能化，大力提升公共工程设施运行管理效能，保障公共工程安全运营。实现实时采集水库、边坡、积水、河堤、桥梁等监测数据，并交由有相关单位进行数据分析。发生险情前，根据数据分析结果，可及时向应急部门发出预警，提前组织抢险避灾工作。

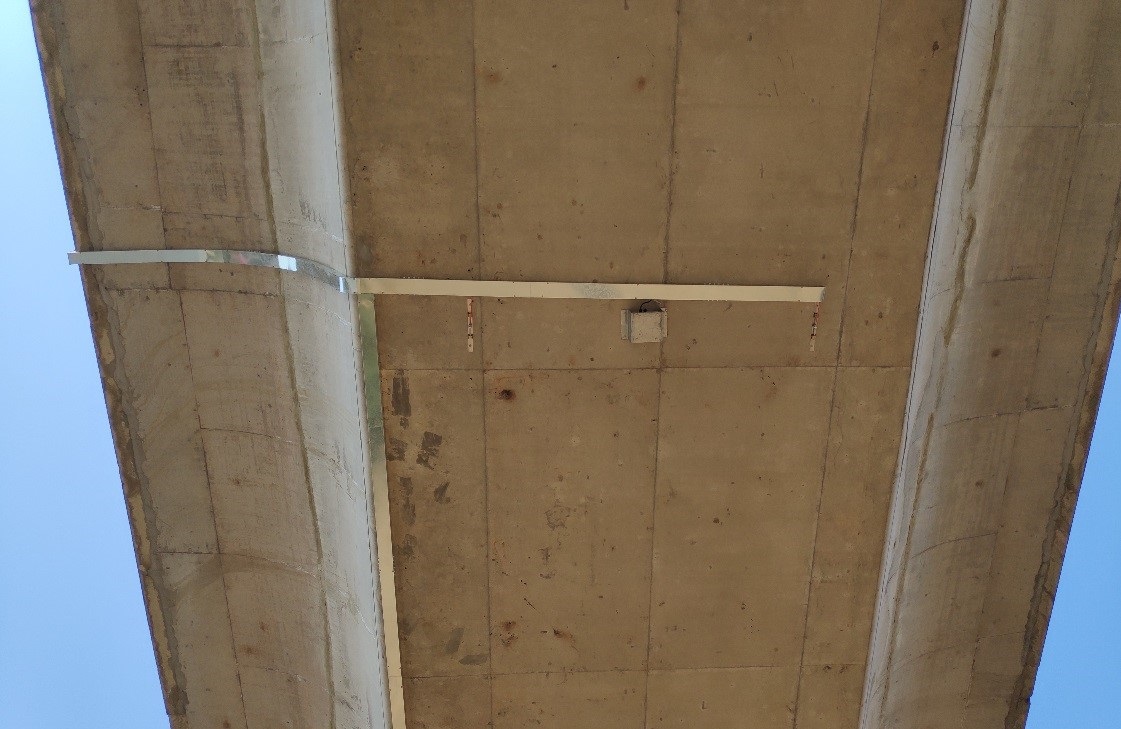

现场作业图


该项目系统的设计运行严格遵循国家桥梁监测相关规定，基于《城市桥梁养护技术规范》（CJJ99-2017）、《建筑与桥梁结构监测技术规范》（GB 50982-2014）、《结构健康监测系统设计标准》（CECS 333:2012）、《城市桥梁工程施工与质量验收规范》（CJJ2-2008）、《公路桥梁结构安全监测系统技术规程》（JTT1037-2016）《公路桥梁荷载试验规程》（JTTJ21-01-2015）的各项指标，保证数据上的准确性。

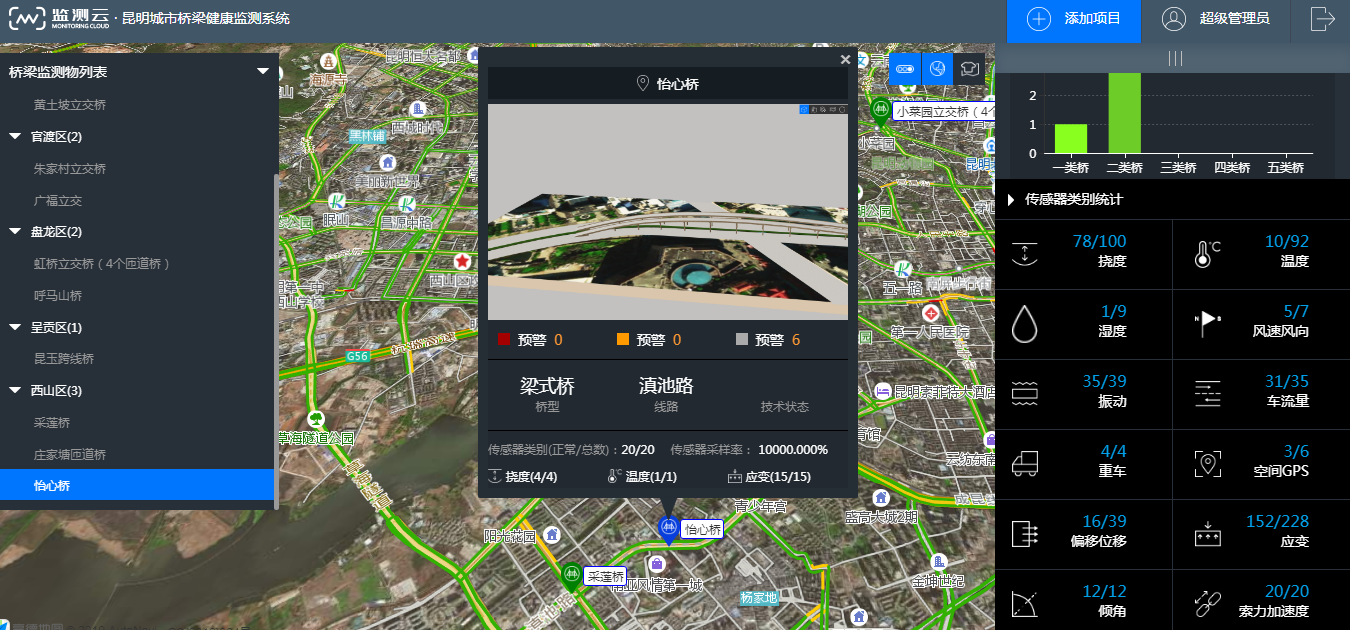

昆明城市桥梁健康监测系统界面图

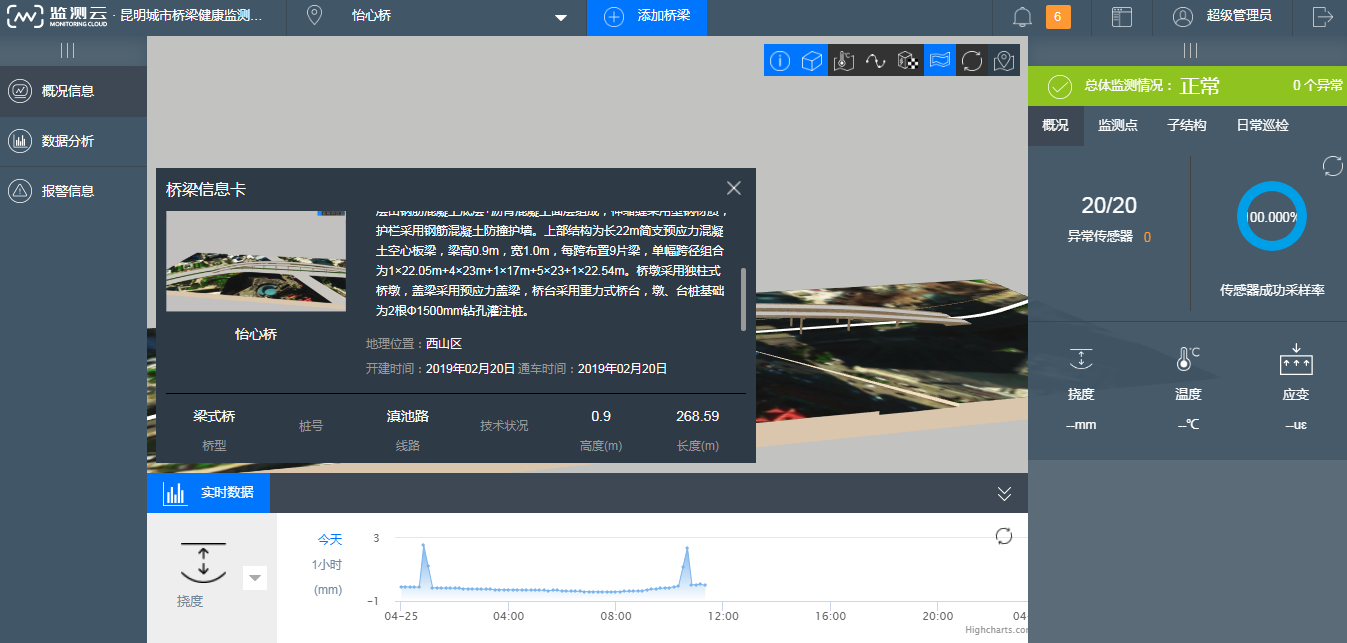

昆明城市桥梁健康监测系统怡心桥可视化主界面

怡心桥监测系统子界面

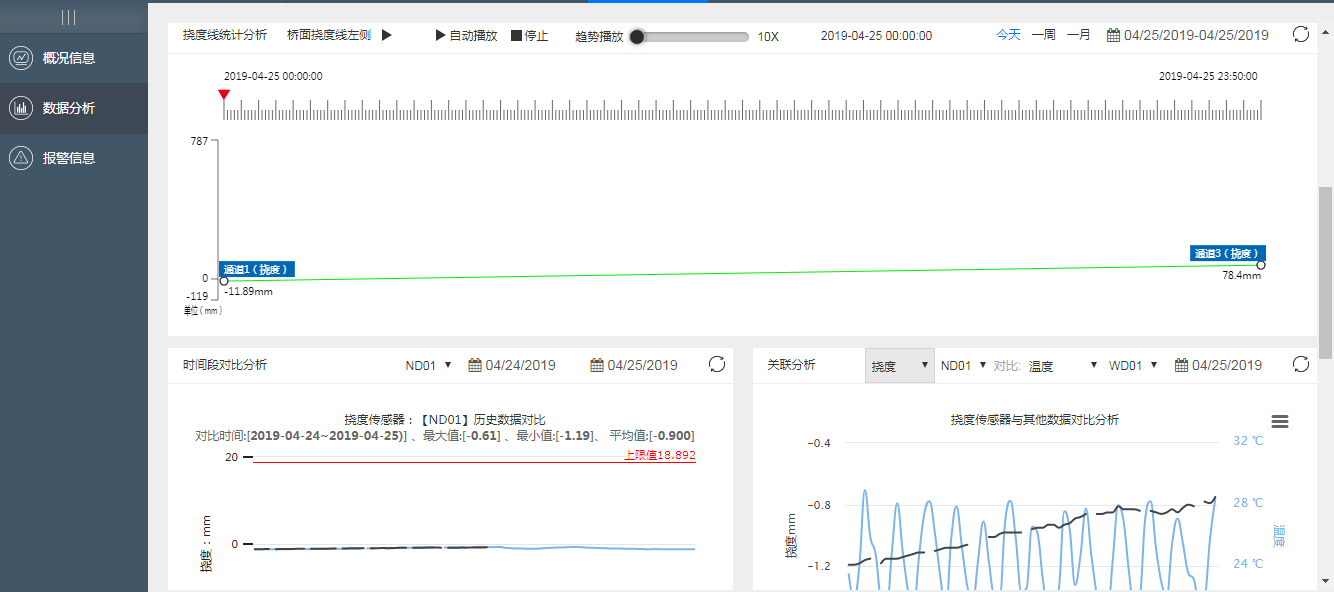

监测系统详细数据分析模块

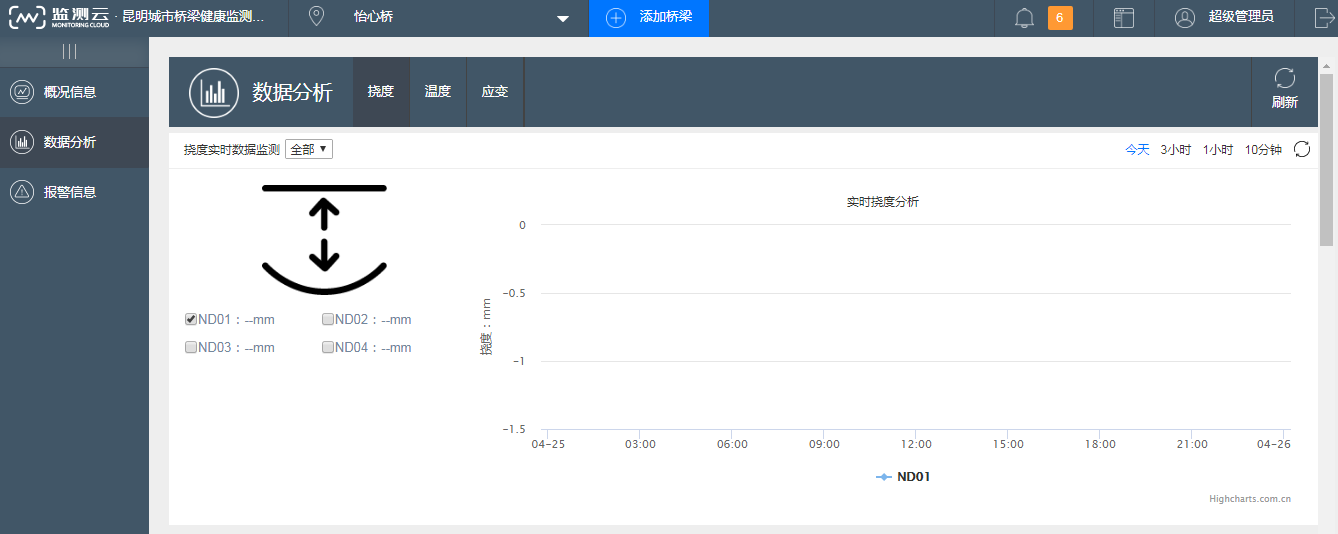

数据分析界面

流量监控

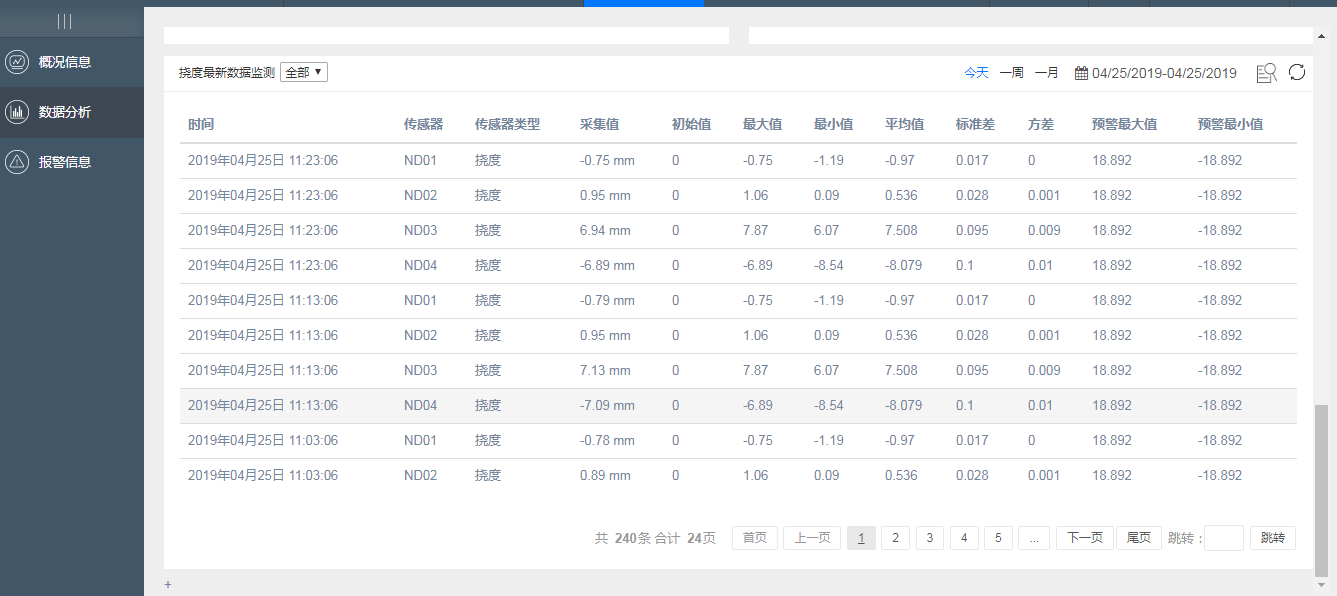

大数据采集分析

云南航天检测开发设计的昆明城市桥梁健康监测系统围绕昆明市公共工程设施安全管理和应急管理，以设施运行状况自动监测预警为重点，以建立安全预警体系为目标，面向政府部门提供统一的运行监测预警与决策分析服务，实现运行管理的智能化，大力提升公共工程设施运行管理效能，保障公共工程安全运营。
