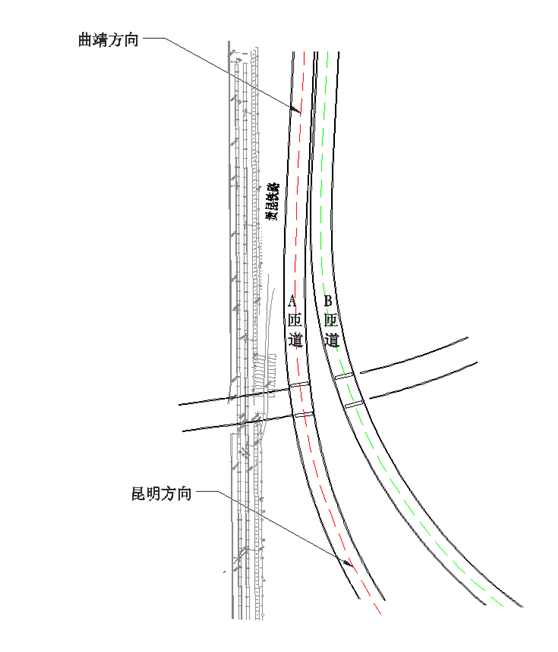

BK0+196.358匝道桥为1跨20米简支梁桥,位于老320国道升级改造工程第1-A合同段内。上部结构由12片标准跨径20m空心板(先张法)组成,单跨20米,单向3车道;下部结构由12根直径1.2m基桩组成,成孔工艺为冲孔灌注桩。
根据最近一次桥梁检测结果,并结合该桥梁自身桥型、结构特点,特对该桥跨进行监测,即第1跨进行桥梁监测。
该桥为整幅单向行车共3车道,为保证桥梁健康监测的准确和全面性,结合桥梁结构特点和13.2章节监测指标设计原则,同时考虑该桥梁实际运营过程中的车辆通行状况,本桥设定可行性监测指标为温湿度、挠度、应变、倾角。监测指标如下表所示:
断面名称 | 监测指标 | 测点数量 | 原因 |
0#台顶 | 倾角 | 2 | 倾角:高桥墩在行车方向收车辆惯性影响可能产生倾斜; 温度:环境监测指标,对桥梁结构表面进行监测,消除其他传感器因温度变化的影响; 挠度:跨中为最大受力点,为最不利断面,L/4和3L/4断面为附加工况测试断面; 应变:跨中为最大受力点,为最不利断面; |
第1跨L/4断面 | 挠度 | 1 |
第1跨3L/4断面 | 挠度 | 1 |
第1跨跨中断面 | 挠度 | 1 |
应变 | 2 |
温度 | 1 |
桥梁运营监测子系统通过安装在桥梁关键部位的传感器,实时将监测数据传至后台进行分析。当发现监测数据出现异常时,第一时间通过预警方式通知维护单位,维护单位将数据复核后进行重点监测和现场查勘,并根据情况采取下一步措施以确保桥梁的安全运营。另一方面,经过长时间的数据积累,专业检测机构也可对监测数据进行数据分析,制定桥梁维护和加固方案,延长桥梁使用寿命。在本项目实施中,将对经开区25座桥梁实施桥梁运营监测系统,实现桥梁的进行统一监测、预警、评估分析。
