昆明经开区桥梁监测云平台是,主要是对区内25座桥梁进行安全运营监测。
以下是25座桥梁调研一览表。
序号 | 项目名称 | 桥梁名称 | 桥型 |
1 | 老320国道(经开区段)升级改造工程 | AK2+598.359匝道桥 | 空心板 |
2 | BK0+196.358匝道 | 空心板 | |
3 | CK0+153.2宝象河中桥 | T梁 | |
4 | CK0+502.7宝象河中桥 | T梁 | |
5 | K3+363.523主线跨线桥 | 现浇连续箱梁 | |
6 | K4+633.000主线跨线桥 | 现浇连续箱梁 | |
7 | K5+973.200主线跨线桥 | 现浇连续箱梁 | |
8 | K7+870.203宝象河中桥 | T梁 | |
9 | 呈黄路改扩建与王家营准轨场铁路立交工程 | 主线桥 | 现浇箱梁+ 钢箱梁 |
10 | A匝道 | 现浇箱梁 | |
11 | B匝道 | 现浇箱梁 | |
12 | 铁路下穿框架桥 | 框架桥 | |
13 | 呈黄路改扩建项目 | K4+372.08~K5+272.92段高架桥 | 现浇箱梁 |
14 | 宝象河改造工程 | 与海子路相交 | 拱桥 |
15 | 昆船附近 | 空心板 | |
16 | 与云大西路相交 | 空心板梁 | |
17 | 马料河改造工程 | 与晨怡路相交 | 空心板 |
18 | 与春漫大道相交 | 空心板 | |
19 | 倪家营中桥 | 空心板 | |
20 | 信息产业基地14号路 | K0+110桥 | 空心板 |
21 | 产业基地1#主干道上 | K1+285.866桥 | 空心板 |
22 | 寺瓦路—公路跨铁路立交桥 | 寺瓦路—公路跨铁路立交桥 | 空心板 |
23 | 鸣泉村—竹园村跨线桥 | 鸣泉村—竹园村跨线桥 | 空心板 |
24 | 春漫大桥 | 春漫大桥左幅 | 现浇箱梁桥 |
25 | 春漫大桥右幅 | 现浇箱梁桥 |
2、老320国道(经开区段)升级改造工程BK0+196.358匝道
BK0+196.358匝道桥位于老320国道(经开区段),桥型为空心板,单跨20米,单向3车道。
3、CK0+153.2宝象河中桥
CK0+153.2宝象河中桥位于老320国道(经开区段),桥型为T型梁桥,单跨35米,2车道。
4、CK0+502.7宝象河中桥
CK0+502.7宝象河中桥位于老320国道(经开区段),桥型为T型梁桥,单跨35米,2车道。
5、K3+363.523主线跨线桥
K3+363.523 主线跨线桥位于老320国道(经开区段),桥型为连续箱梁桥,总共为8跨,每跨30米,单向2车道。
6、K4+633主线跨线桥
K4+633主线跨线桥位于老320国道(经开区段)升级改造工程第1-C合同段内,为预应力混凝土现浇连续箱梁。桥梁为7联21跨,跨径组合为3×30m+(30+40+30)m+2(3×29)m+4(3×30)+2×30m。
7、K5+973.200主线跨线桥
K5+973.2大桥位于老320国道(经开区段)升级改造工程第二合同段,为2×13m宽左右两幅(幅间净距2.3m),桥梁全长363.88m。起点桩号K5+793.2,止点桩号K6+153.2,上部结构为3联11跨预应力混凝土连续箱梁(见图2.5)。具体为4×30m+(35+50+35)m+4×30m,其中第6跨为主跨50m现浇箱梁。
8、K7+870.203宝象河中桥
K7+870.203宝象河中桥上部结构由23片30mT梁组成;下部结构由48根直径1.2m基桩组成。上部结构T梁混凝土强度设计值为C50,下部结构桥台混凝土强度设计值为C30。
9、呈黄路改扩建与王家营准轨场铁路立交工程A匝道桥
路改扩建与王家营准轨场铁路立交工程A匝道主体为现浇箱梁桥,共13跨,单向2车道。
10、呈黄路改扩建与王家营准轨场铁路立交工程B匝道
呈路改扩建与王家营准轨场铁路立交工程B匝道主体为现浇箱梁桥,共27跨,单向2车道。
11、呈黄路改扩建与王家营准轨场铁路立交工程下穿框架桥
呈路改扩建与王家营准轨场铁路立交工程下穿框架桥为框架铁路桥,共2跨,桥下双向2车道。
12、呈黄路改扩建与王家营准轨场铁路立交工程主线桥
呈路改扩建与王家营准轨场铁路立交工程主线桥起止里程为K2+461.52-K3+265.48;主线桥桥梁全长805m,最大纵坡-3.748%,最小曲线半径2000m,桥面净宽单幅12m,左右幅共24m。
13、呈黄路改扩建项目K4+372.08~K5+272.92段高架桥
在呈黄路改扩建工程第三合同段K4+372.08~K5+272.92范围内的一座主线高架桥。高架桥为双向6车道,桥梁总长900.84m,总宽为25.5m,上部采用预应力混凝土连续箱梁,共10联3跨30 m连续梁。
14、宝象河改造工程昆船附近
宝象河昆船附近桥梁为拱桥,共3跨,共2车道。
15、宝象河改造工程与海子路相交桥梁
与海子路相交宝象河桥为混凝土连桥,建于1976 年,为跨越宝象河而设,位于昆明经开区阿拉乡海子村,两岸受益人口多,面积广。该桥为1-16m 空腹式双曲拱桥,桥面净宽6m。
16、宝象河改造工程与云大西路相交
宝象河改造工程与云大西路相交桥梁为空心板梁桥,单跨13米,人行车道2米,车行道6米。
17、马料河改造工程K1+285.866桥(与春漫大道相交)
马料河改造工程K1+285.866(与春漫大道相交)桥梁桥型为单跨空心板,双向10车道,长15米,宽57米。
18、料河改造工程倪家营中桥
倪家营中桥为单幅空心板桥梁,2车道,2人行道,2自行车道。
19、料河改造工程向阳路相交(与晨怡路相交)
向阳路相交(晨怡路相交)桥梁桥型为空心板,单跨11米,2车道,宽15米,伸缩缝2条。
20、信息产业基地14号路K0+110桥
K0+110桥位于信息产业基地14号路,桥型为空心板。
21、产业基地1#主干道上K1+285.866桥
马料河中桥,位于林溪路与秋景路交叉,跨越马料河。该桥起点与103号路加铺转角顺接,上部结构由23片30mT梁组成;交角为90°。
22、寺瓦路—公路跨铁路立交桥
寺瓦路-公路跨铁路立交桥为单跨空心板桥梁,单跨7米,2车道。
23、鸣泉村—竹园村跨线桥
鸣泉村-竹园村跨线桥为空心板桥梁,共2跨,桥下6车道,左右跨幅各16米。
24、春漫大道左幅桥梁
春漫大道左幅为混凝土箱梁,连接机场高速,车流量较大。
25、春漫大道右幅桥梁
春漫大道右幅为混凝土箱梁,连接机场高速,车流量较大。

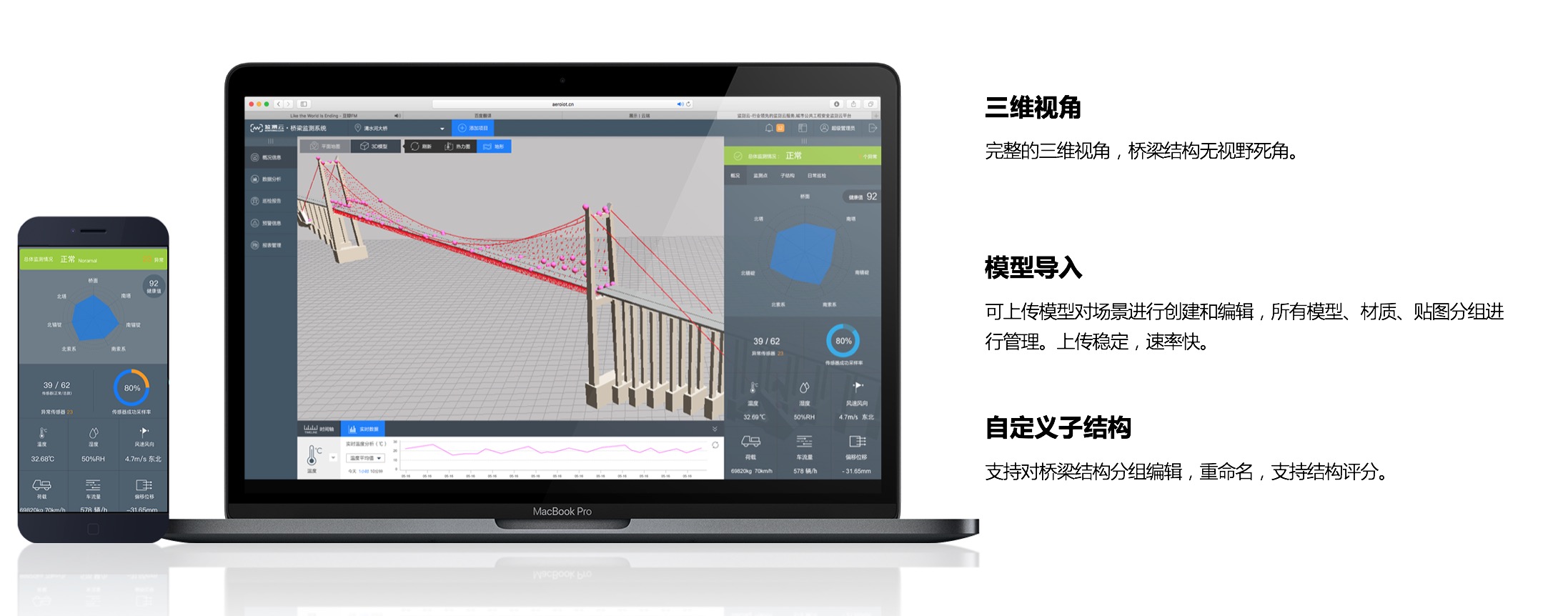

桥梁运营监测子系统通过安装在桥梁关键部位的传感器,实时将监测数据传至后台进行分析。当发现监测数据出现异常时,第一时间通过预警方式通知维护单位,维护单位将数据复核后进行重点监测和现场查勘,并根据情况采取下一步措施以确保桥梁的安全运营。
另一方面,经过长时间的数据积累,专业检测机构也可对监测数据进行数据分析,制定桥梁维护和加固方案,延长桥梁使用寿命。在本项目实施中,将对经开区25座桥梁实施桥梁运营监测系统,实现桥梁的进行统一监测、预警、评估分析。
