水库大坝作为重要的水利工程枢纽,发挥着巨大的工程效益。由于库区环境复杂,坝体、坝基和坡体工作状态难以用肉眼观察出来,稍有不慎则会带来难以预料的灾难。
“七下八上”是防汛的关键期,面对国家大范围强降水的集中暴发,国家防总表示:主汛期一直要延续到9月底,下阶段发生洪涝灾害的可能性仍然很大,目前正处于主汛期关键时刻,防汛抗洪的任务还很重,防汛工作绝不能放松。
航天检测水库安全监测系统是水库库区正常运行的重要保证,对已建水库、在建水库,随时掌控水库监测状况,实时预警消息推送,保障水库的适度蓄水和安全度汛提供准确、及时的现场信息,保障水库运营安全。
千里嘉陵第一坝

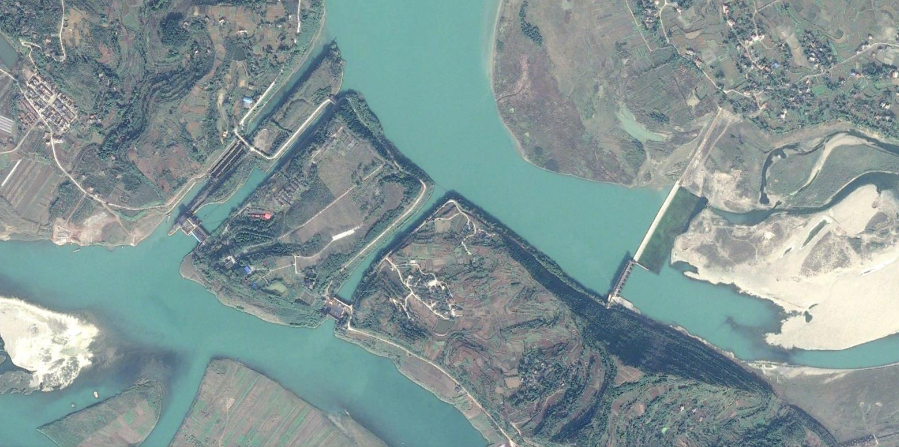

被誉为“千里嘉陵第一坝”的马回水电站地处四川省蓬安县境内,是嘉陵江上第一个“发电为主,兼顾航运”的电航综合开发的中型枢纽工程。对缓解四川省电力供应紧张局面、提升防洪抗汛、通航外联能力等具有重大作用。
为有效应对嘉陵江主汛期可能发生的局部突发暴雨及各类防汛突发事件,应全面加强马回电站防汛应急保障工作,确保大坝安全度汛。
防洪抗汛,有备无患
1 水库安全监测系统
1.1 硬件层
传感层由综合气象站、GNSS硬件设备、北斗硬件设备、振弦式渗压计、无人机摄像机等组成。
主要功能:实时采集现场的雨量、水位、GNSS、图像等信息。

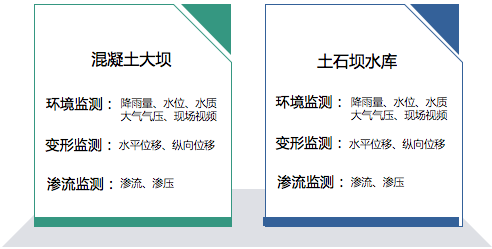

① 监测指标
② 硬件设备
蓬安马回电站为典型的混凝土大坝,其监测指标为:环境监测:温度、湿度、降雨量、风速风向(综合气象站),GNSS位移监测(GNSS硬件、北斗接收器),渗流、渗压(振弦式渗压计)。
1.2 传输层
传输层由北斗接收器、AGI-4G/LoRa无线采集终端等组成。
主要功能:实时读取处理各类传感器的数据,并通过无线的方式发送至信息中心。

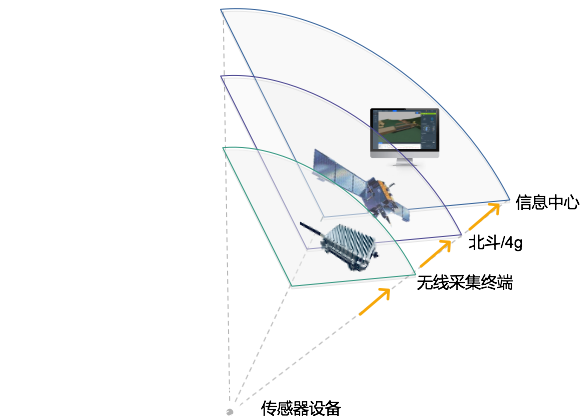

硬件层/传输层示意图(左右滑动查看更多)▼

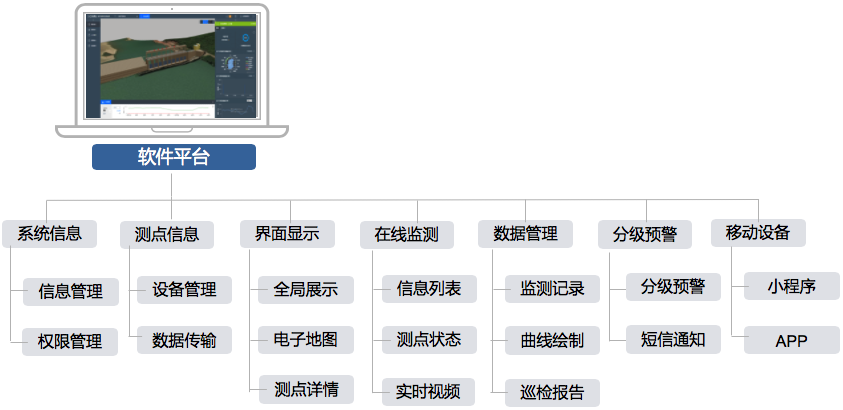

1.3 软件平台
平台主要功能如下:

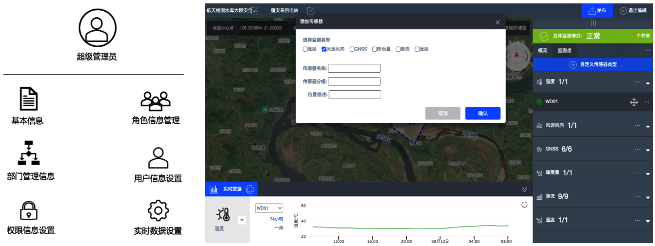

① 系统信息管理功能:系统具备授权管理、授予操作员不同级别的操作 管理权限。通过网络访问管理系统,可进行相关信息的编辑管理与查询。

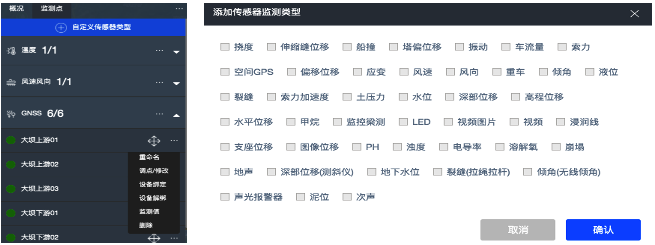

② 测点信息管理:对监测点安装场地信息及测控终端信息、雨水情信息、视频信息等的管理,并支持人工新增、修改或删除数据。

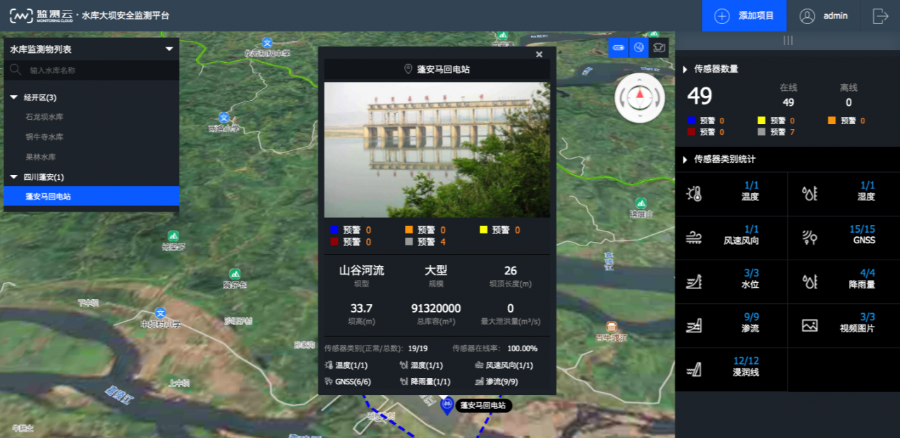

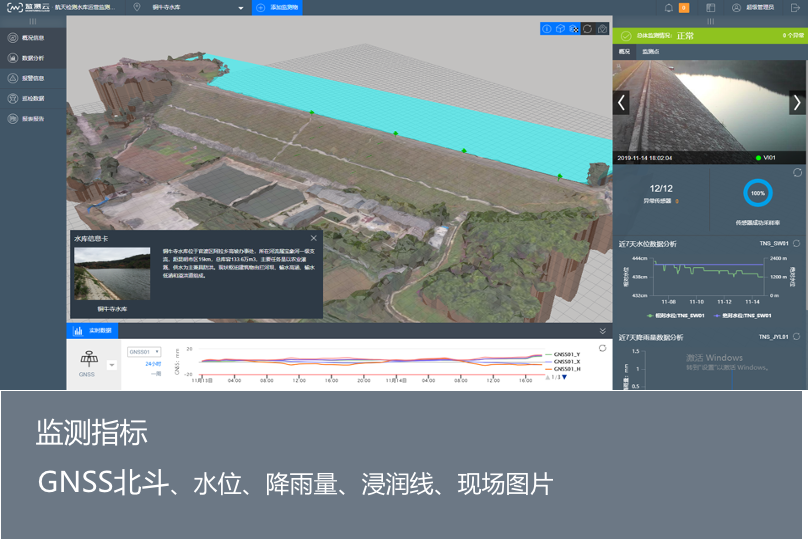

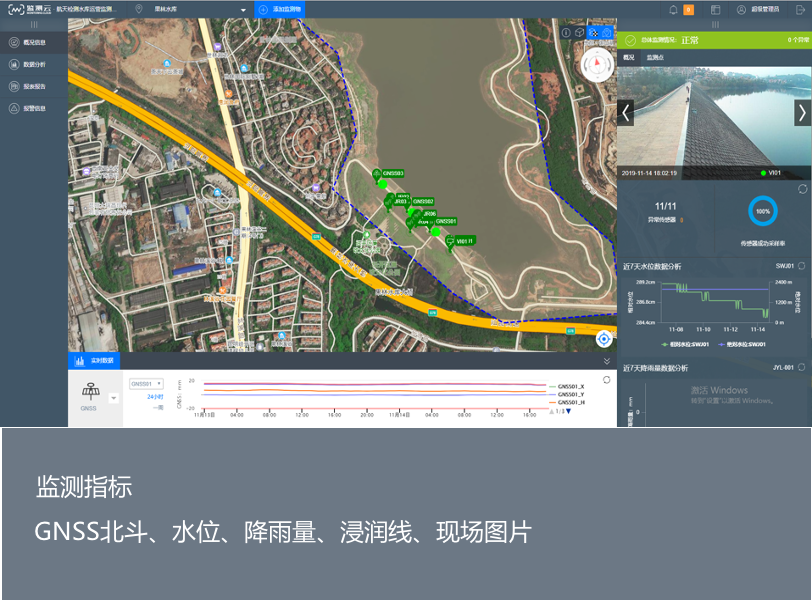

③ 界面展示:主界面以水库监测点分布电子地图为背景,且直观显示各监测点位置、坝型、规模、传感器状态等,并以各种不同颜色表示预警状态。
④ 实时在线监测:可进行远程参数设置、单个测点实时视频、测点详情、信息列表等。

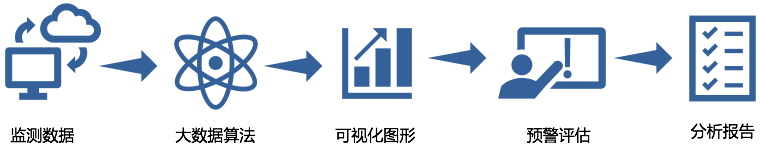

⑤ 数据管理:可按监测点传感器、时间段等条件对历史记录信息进行查询、监测数据以曲线及表格的形式体现,数据展示直观、操作简便、报表丰富。同时自动生成巡检报告。支持Excel直接导出、直接打印报表等功能。

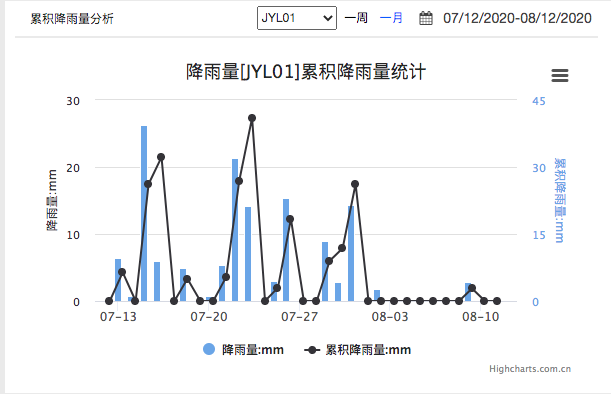

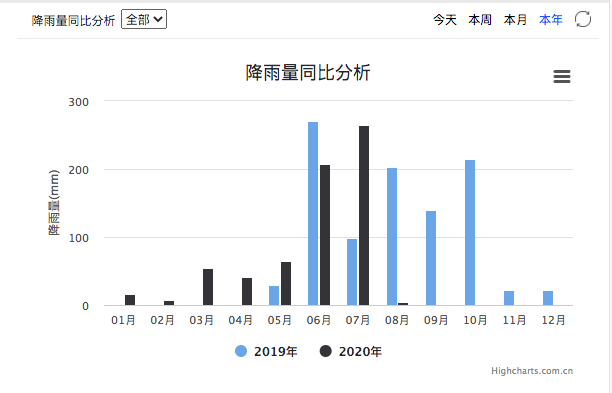

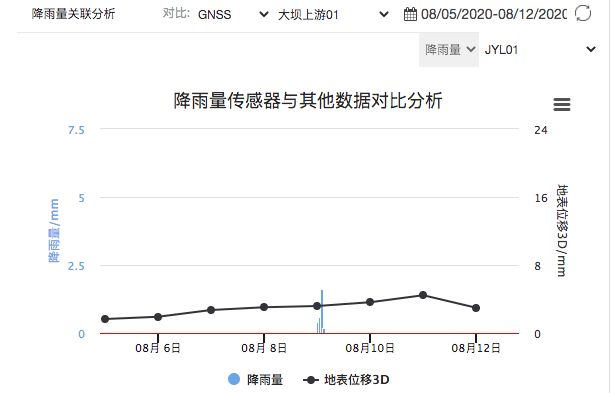

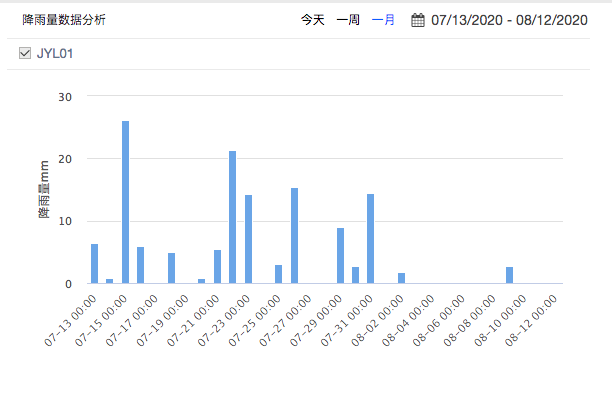

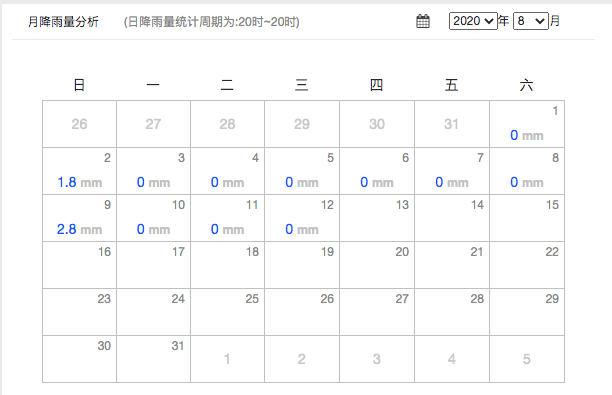

降雨量监测(滑动查看)▼

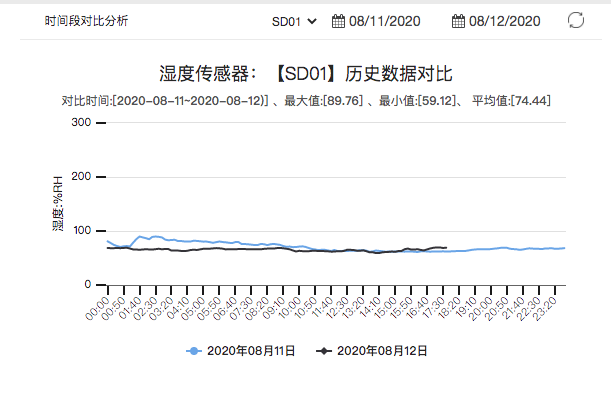

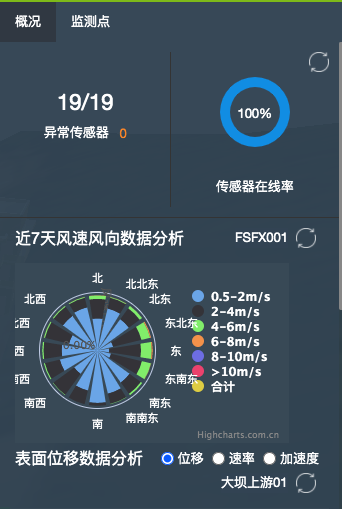

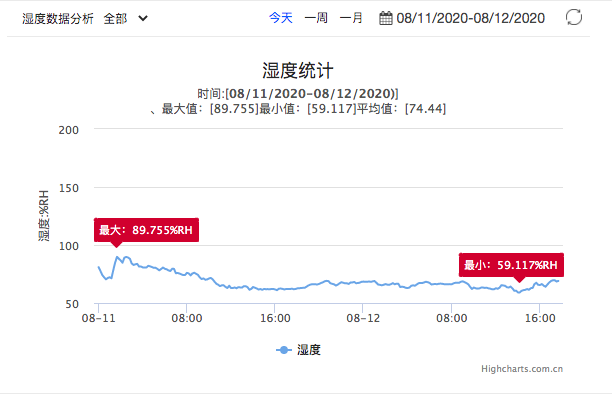

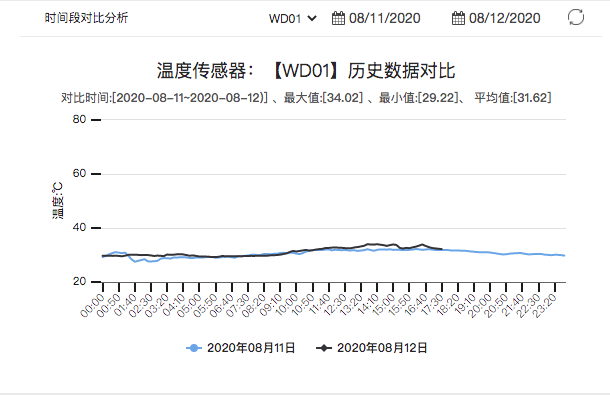

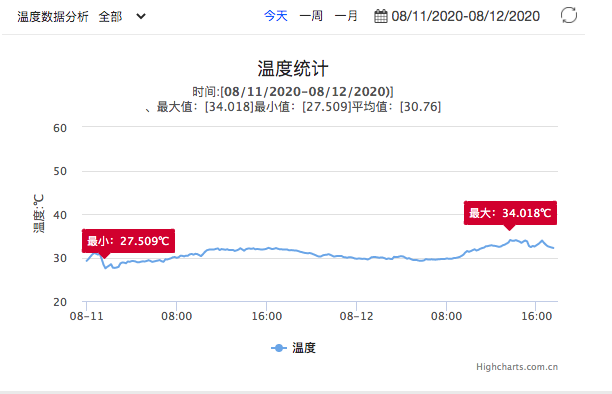

环境监测(滑动查看)▼

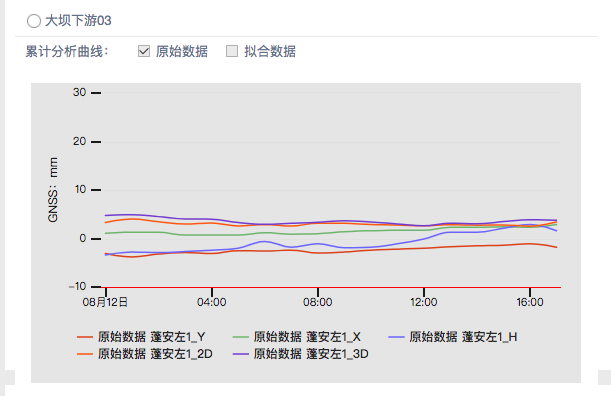

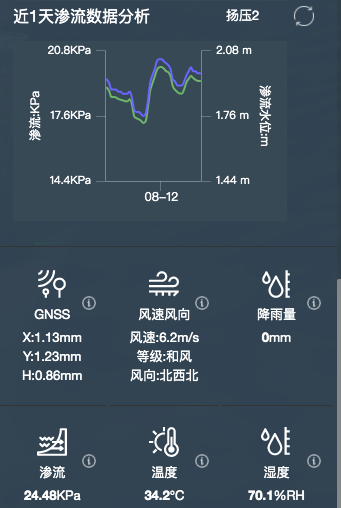

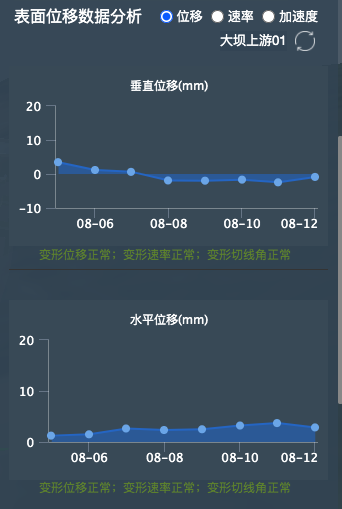

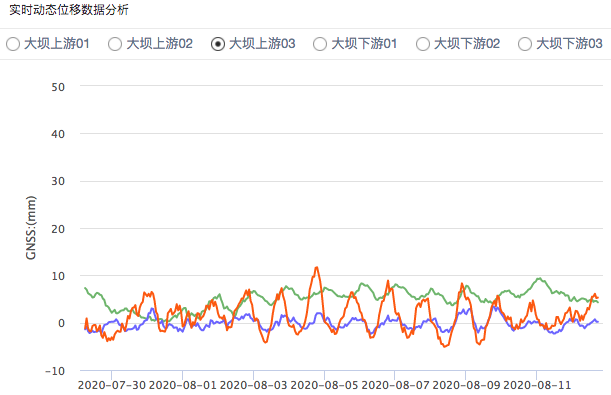

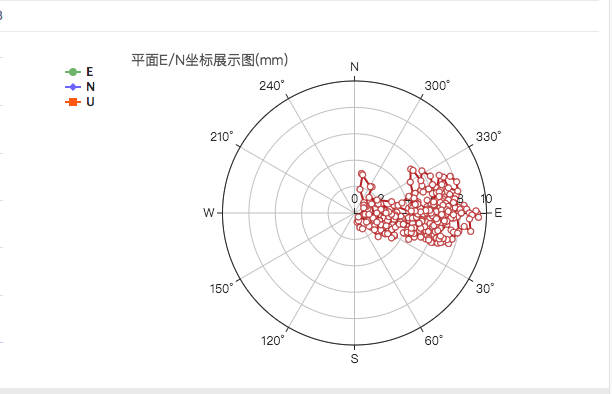

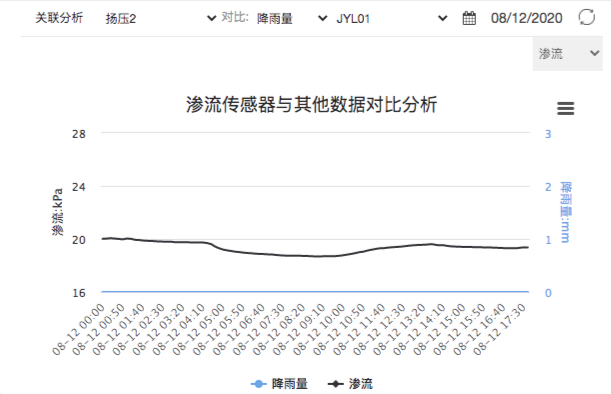

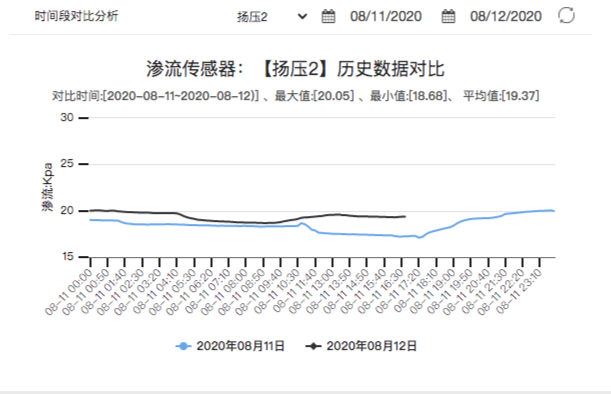

位移/渗流监测(滑动查看)▼

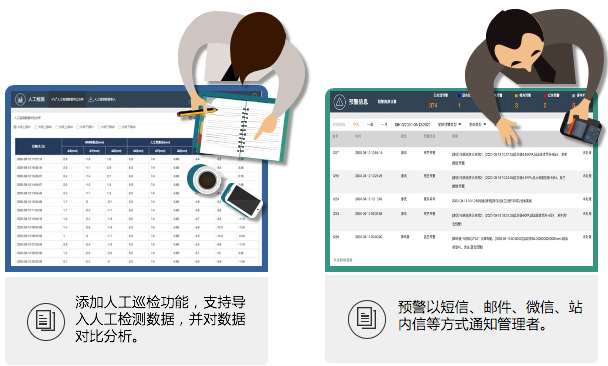

⑥ 分级预警:以不同颜色表示不同的预警状态,共分为五级预警。

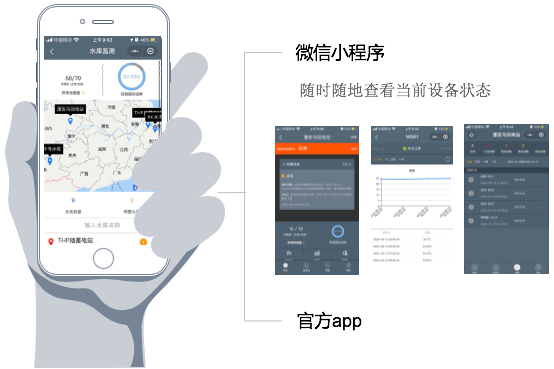

⑦ 移动设备:提供APP及微信小程序,方便工作人员移动办公,随时随地了解水库水雨情监测情况(点击图片跳转小程序)。
其他案例
1 果林水库
2 铜牛寺水库

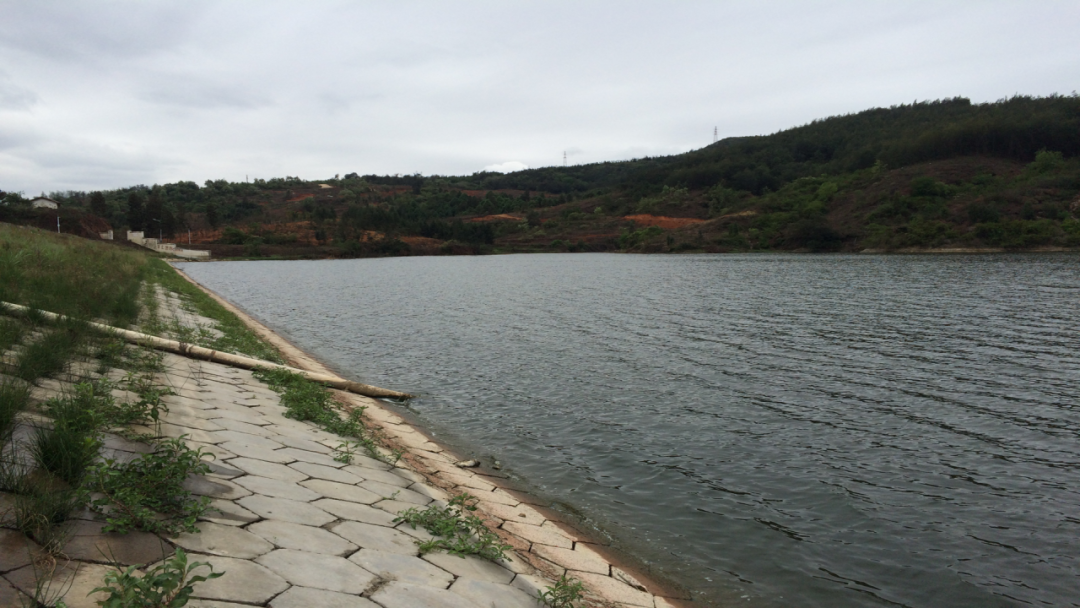

铜牛寺水库位于昆明市官渡区阿拉乡高坡办事处,所在河流属宝象河一级支流,主要任务是以农业灌溉、供水为主兼具防洪。现状枢纽建筑物由拦河坝、输水高涵、输水低涵和溢洪道组成。
水库大坝安全监测是了解大坝安全性态、实施科学管理必不可少的重要手段,是水库建设和运营管理中不可或缺的工作。
